    液晶作为一种显示器件，以其特有的优势正广泛应用于仪器、仪表、电子设备等低功耗产品中。以往的测控仪器的显示部分大都采用LED式液晶显示屏进行参数设定和结果显示，其显示信息量少、形式单一、人机交互性差、操作人员要求较高。而液晶显示器（LCD）具有功耗低、体积小、质量轻、超薄和可编程驱动等其他显示方式无法比拟的优点，不仅可以显示数字、字符，还可以显示各种图形、曲线、及汉字，并且可实现屏幕上下左右滚动、动画、闪烁、文本特征显示等功能；人机界面更加友好，使用操作也更加灵活、方便，使其日益成为智能仪器仪表和测试设备的首选显示器件。液晶作为一种显示器件，以其特有的优势正广泛应用于仪器、仪表、电子设备等低功耗产品中。

    以往的测控仪器的显示部分大都采用LED式液晶显示屏进行参数设定和结果显示，其显示信息量少、形式单一、人机交互性差、操作人员要求较高。而液晶显示器（LCD）具有功耗低、体积小、质量轻、超薄和可编程驱动等其他显示方式无法比拟的优点，不仅可以显示数字、字符，还可以显示各种图形、曲线、及汉字，并且可实现屏幕上下左右滚动、动画、闪烁、文本特征显示等功能；人机界面更加友好，使用操作也更加灵活、方便，使其日益成为智能仪器仪表和测试设备的首选显示器件。

    lcd12864带中文字库的128X64 是一种具有4 位/8 位并行、2 线或3 线串行多种接口方式，内部含有国标一级、二级简体 中文字库的点阵图形液晶显示模块；其显示分辨率为128&TImes;64， 内置8192 个16*16 点汉字，和128 个16*8 点ASCII 字符 集。利用该模块灵活的接口方式和简单、方便的操作指令，可构成全中文人机交互图形界面。可以显示8&TImes;4 行16&TImes;16 点 阵的汉字。也可完成图形显示。低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶 显示模块相比，不论硬件电路结构或显示程序都要简洁得多，且该模块的价格也略低于相同点阵的图形液晶模块。

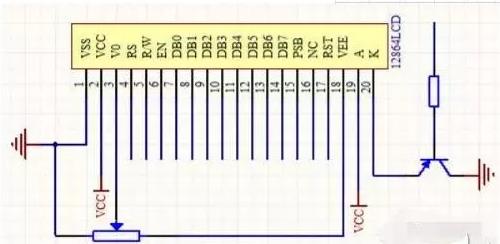

LCD12864液晶显示器的原理图

lcd12864基本参数

（1）低电源电压（VDD：+3.0--+5.5V）

（2）显示分辨率：128&TImes;64 点

（3）内置汉字字库，提供8192 个16×16 点阵汉字（简繁体可选）

（4）内置128 个16×8 点阵字符

（5）2MHZ 时钟频率

（6）显示方式：STN、半透、正显

（7）驱动方式：1/32DUTY，1/5BIAS

（8）视角方向：6 点

（9）背光方式：侧部高亮白色LED，功耗仅为普通LED 的1/5—1/10

（10）通讯方式：串行、并口可选

（11）内置DC-DC 转换电路，无需外加负压

（12）无需片选信号，简化软件设计

（13）工作温度：0℃ - +55℃ ，存储温度：-20℃ - +60℃
